Dans un diagnostic pollution des sols, le schéma conceptuel est un outil central pour comprendre les relations possibles entre une pollution, ses voies de migration et les personnes ou milieux susceptibles d’être exposés. Il permet de vérifier si l’état des milieux est compatible avec les usages actuels ou futurs d’un site.
Cette approche est particulièrement utile lors d’une vente, d’une acquisition, d’un changement d’usage, d’une cessation d’activité, d’un projet d’aménagement ou de reconversion d’un ancien site industriel ou artisanal. Le schéma conceptuel ne se limite pas à une illustration : il constitue une véritable synthèse environnementale du site étudié.
Le schéma conceptuel permet de relier les sources potentielles ou avérées de pollution, les voies de transfert possibles et les cibles à protéger. Un risque d’impact n’existe que lorsque ces trois éléments sont réunis.
Qu’est-ce qu’un schéma conceptuel ?

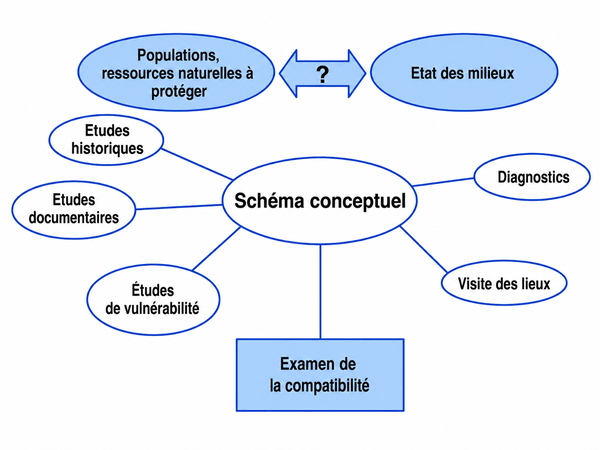

Le schéma conceptuel correspond à une représentation synthétique de l’état des connaissances disponibles sur un site. Il est établi à partir de plusieurs sources d’information : études historiques, études documentaires, visite des lieux, diagnostics existants, investigations de terrain et résultats d’analyses lorsque des sondages ont été réalisés.
Son objectif est de mettre en évidence les relations possibles entre les sources de pollution, les voies de transfert et les cibles à protéger. Il permet donc de passer d’une simple description du site à une analyse des risques potentiels d’exposition.
Dans un rapport de diagnostic pollution des sols, le schéma conceptuel aide à répondre à une question essentielle : les pollutions identifiées ou suspectées peuvent-elles atteindre des personnes, des usages ou des milieux sensibles ?
Le schéma conceptuel ne doit pas être compris comme un simple dessin de principe. Il s’agit d’un raisonnement technique permettant d’apprécier la compatibilité entre l’état des milieux, les usages du site et les scénarios d’exposition possibles.
La logique source, transfert, cible
Le schéma conceptuel repose sur trois éléments fondamentaux : la source, le transfert et la cible. Un risque d’impact n’existe que lorsque ces trois éléments sont présents simultanément.
La source de pollution
La source correspond à une zone où une contamination a été identifiée ou suspectée. Il peut s’agir d’une ancienne cuve, d’un atelier, d’une aire de stockage, d’une zone de dépotage, d’un ancien remblai, d’un local technique, d’une ancienne activité industrielle ou artisanale, ou encore d’une anomalie mise en évidence par les analyses.
La source peut être avérée lorsque les analyses confirment la présence de substances polluantes. Elle peut aussi être potentielle lorsqu’elle résulte de l’historique du site, de documents anciens, de plans, de photographies aériennes ou d’observations réalisées lors de la visite des lieux.
Les voies de transfert
Les voies de transfert correspondent aux chemins possibles empruntés par les contaminants depuis la source vers les milieux ou les personnes exposées. Ces transferts peuvent concerner les sols, l’air, les poussières, les eaux souterraines, les eaux superficielles, les végétaux ou certains réseaux.
Parmi les voies de transfert fréquemment étudiées figurent l’émission de vapeurs, l’envol de poussières, le contact direct avec les sols, l’ingestion involontaire de terres, le transfert vers une nappe, la migration vers un cours d’eau ou encore l’absorption par des végétaux consommables.
Les cibles à protéger
Les cibles sont les personnes, usages, ressources ou milieux susceptibles d’être exposés à une pollution. Il peut s’agir des occupants du site, des travailleurs, des enfants, des riverains, des futurs usagers, mais aussi des eaux souterraines, des eaux superficielles ou de ressources naturelles à protéger.
La notion de cible dépend directement de l’usage du site. Une aire de jeux, une habitation, un commerce, un entrepôt, un parking, un atelier ou un terrain en friche ne présentent pas les mêmes scénarios d’exposition. Le diagnostic pollution des sols doit donc toujours tenir compte des usages constatés et des usages envisagés.
Pourquoi le schéma conceptuel est-il important ?
Le schéma conceptuel permet d’éviter les conclusions trop générales. La seule présence d’une substance dans les sols ne suffit pas toujours à caractériser un risque. Il faut également vérifier si cette substance peut migrer, atteindre une cible et provoquer une exposition.
Par exemple, une pollution située sous une dalle en bon état n’entraîne pas les mêmes enjeux qu’une pollution présente dans des sols nus accessibles à des enfants. De même, une exposition par ingestion de végétaux n’est pertinente que s’il existe des jardins potagers, des arbres fruitiers ou des cultures consommables.
Le schéma conceptuel permet donc de distinguer les voies d’exposition pertinentes de celles qui ne le sont pas. Il apporte une lecture plus opérationnelle des résultats et aide à orienter les recommandations.
Une pollution n’a pas la même signification selon qu’elle est confinée, accessible, volatile, située à proximité d’une nappe, présente dans des sols nus ou située sous un bâtiment. Le schéma conceptuel permet de replacer les résultats dans leur contexte réel.
Les principales voies d’exposition étudiées
Dans un diagnostic pollution des sols, plusieurs voies d’exposition peuvent être examinées selon la configuration du site :
- inhalation de gaz, vapeurs ou aérosols ;
- inhalation ou ingestion de poussières ;
- ingestion involontaire de sols ;
- contact cutané avec des terres impactées ;
- absorption par des végétaux consommables ;
- transfert vers les eaux souterraines ;
- transfert vers les eaux superficielles ;
- diffusion éventuelle vers des réseaux sensibles.
Chaque voie doit être étudiée en fonction du contexte réel : présence de sols nus, nature des polluants, profondeur de la nappe, présence de bâtiments, usages du site, populations exposées, recouvrement des sols, présence d’un cours d’eau ou existence de captages à proximité.
Exemple de schéma conceptuel : points et modes d’exposition potentiels
L’exemple ci-dessous illustre la manière dont un schéma conceptuel peut être décliné sous forme de tableau. Il permet de relier une source potentielle, des voies de transfert, des milieux d’exposition, des voies d’exposition et une appréciation de la pertinence du scénario.
| Source | Voie de transfert possible | Milieu d’exposition | Voie potentielle d’exposition | Pertinence du scénario |
|---|---|---|---|---|
| Contamination des sols | Émission volatile | Air | Inhalation | À apprécier selon la présence de composés volatils et leurs teneurs. |
| Contamination des sols | Émission de particules | Air | Inhalation / ingestion | Pertinent notamment en présence de sols nus, poussières ou activités générant des envols. |
| Contamination des sols | Absorption par les végétaux | Végétaux consommables | Ingestion | À retenir si présence de jardins potagers, arbres fruitiers ou cultures consommables. |
| Contamination des sols | Diffusion vers un réseau d’eau | Eau distribuée | Inhalation, ingestion, contact cutané | À apprécier selon la localisation, la nature et la sensibilité des réseaux. |
| Contamination des sols | Exposition directe | Sol | Contact cutané | Pertinent en présence de sols accessibles, notamment pour des usages sensibles. |
| Contamination des sols | Exposition directe | Sol | Ingestion | Pertinent notamment pour les enfants, les aires de jeux ou les sols nus accessibles. |
| Contamination des sols | Transfert vers la nappe | Eau souterraine | Ingestion ou usage de la ressource | À apprécier selon la profondeur de la nappe, la perméabilité des terrains et les usages recensés. |
| Contamination des sols | Transfert vers les eaux de surface | Eau superficielle | Ingestion ou contact selon les usages | À retenir en présence d’un cours d’eau, fossé, ru ou exutoire proche. |
À retenir :
Cet exemple doit être adapté à chaque site. Les voies d’exposition retenues ou écartées dépendent de l’historique, des observations de terrain, de la présence de cibles, des usages réels, des milieux sensibles et des résultats analytiques disponibles.
Un outil qui évolue au cours de l’étude
Le schéma conceptuel n’est pas figé. Il peut évoluer au fur et à mesure de l’acquisition de nouvelles informations. Une première ébauche peut être réalisée à partir de l’étude historique et documentaire, puis être complétée après la visite du site, les sondages, les analyses de sols ou les échanges avec le donneur d’ordre.
Cette évolution est normale. La découverte d’un ancien ouvrage, d’une zone de remblais, d’une nappe peu profonde, d’anomalies analytiques ou d’un changement de projet peut modifier l’analyse initiale. Le schéma conceptuel accompagne donc la progression du diagnostic pollution des sols.
Vulnérabilité et sensibilité des milieux
Le schéma conceptuel est également lié à l’analyse de la vulnérabilité et de la sensibilité des milieux. La vulnérabilité correspond à la capacité d’un milieu à être atteint par une pollution. Une nappe peu profonde, située sous des formations perméables, est généralement plus vulnérable qu’une nappe profonde protégée par des formations peu perméables.
La sensibilité dépend des usages et des enjeux associés au milieu concerné. Une nappe utilisée pour l’alimentation en eau potable, un cours d’eau présentant des usages en aval ou un site accueillant des populations sensibles constituent des enjeux particuliers.
L’analyse croisée de la vulnérabilité et de la sensibilité permet d’apprécier les priorités, les voies d’exposition à retenir et les éventuelles recommandations à formuler.
L’examen de la compatibilité avec les usages
L’un des objectifs du diagnostic pollution des sols est d’apprécier la compatibilité entre l’état des milieux et les usages du site. Cette compatibilité peut concerner un usage actuel, comme une activité artisanale ou industrielle, ou un usage futur : logements, bureaux, commerce, établissement recevant du public, espace vert ou aire de jeux.
Lorsque des investigations de terrain et des analyses ont été réalisées, leurs résultats permettent de consolider le schéma conceptuel. En l’absence de sondages ou d’analyses, les conclusions doivent rester prudentes et peuvent nécessiter une phase complémentaire.
L’examen de la compatibilité ne repose pas uniquement sur la présence ou l’absence de polluants. Il tient compte des concentrations mesurées, des usages du site, des voies d’exposition, des milieux sensibles, des recouvrements éventuels et des projets futurs.
Un outil d’aide à la décision
Pour un propriétaire, un acquéreur, un aménageur ou un professionnel de l’immobilier, le schéma conceptuel permet de mieux comprendre les enjeux environnementaux d’un site. Il ne s’agit pas seulement de savoir si des polluants sont présents, mais de déterminer s’ils peuvent atteindre des cibles et dans quelles conditions.
Cette approche permet de mieux sécuriser une transaction, un changement d’usage ou un projet d’aménagement. Elle contribue également à justifier les investigations proposées, à expliquer les résultats obtenus et à formuler des recommandations adaptées.
| Situation | Apport du schéma conceptuel |
|---|---|
| Vente ou acquisition d’un site | Identifier les sources potentielles, les usages exposés et les investigations nécessaires. |
| Ancien garage, atelier ou activité artisanale | Analyser les zones à risque : cuves, fosses, stockages, égouttures, remblais ou anciennes zones techniques. |
| Projet de changement d’usage | Vérifier la compatibilité entre l’état des milieux et les usages futurs envisagés. |
| Présence de sols nus ou d’espaces extérieurs | Apprécier les risques d’exposition directe, d’ingestion de sols, de contact cutané ou d’envol de poussières. |
| Nappe ou cours d’eau à proximité | Étudier les transferts possibles vers les eaux souterraines ou superficielles. |
Conclusion
Le schéma conceptuel est un élément essentiel du diagnostic pollution des sols. Il structure l’analyse autour des sources de pollution, des voies de transfert et des cibles à protéger. Il permet d’identifier les voies d’exposition potentielles complètes et de vérifier la compatibilité entre l’état des milieux et les usages du site.
Un schéma conceptuel bien construit apporte une vision claire des enjeux environnementaux. Il aide à comprendre les risques potentiels, à hiérarchiser les investigations et à formuler des recommandations adaptées au contexte réel du site.
En diagnostic pollution des sols, le schéma conceptuel permet donc de passer d’une simple suspicion de pollution à une analyse structurée des risques potentiels, fondée sur les sources, les transferts, les cibles, les usages et les milieux à protéger.
